Stollen / Tunnels
Über die Stollen / Tunnels sind die Slim Hole Leitungen (also der Wärmetauscher) angeschlossen.

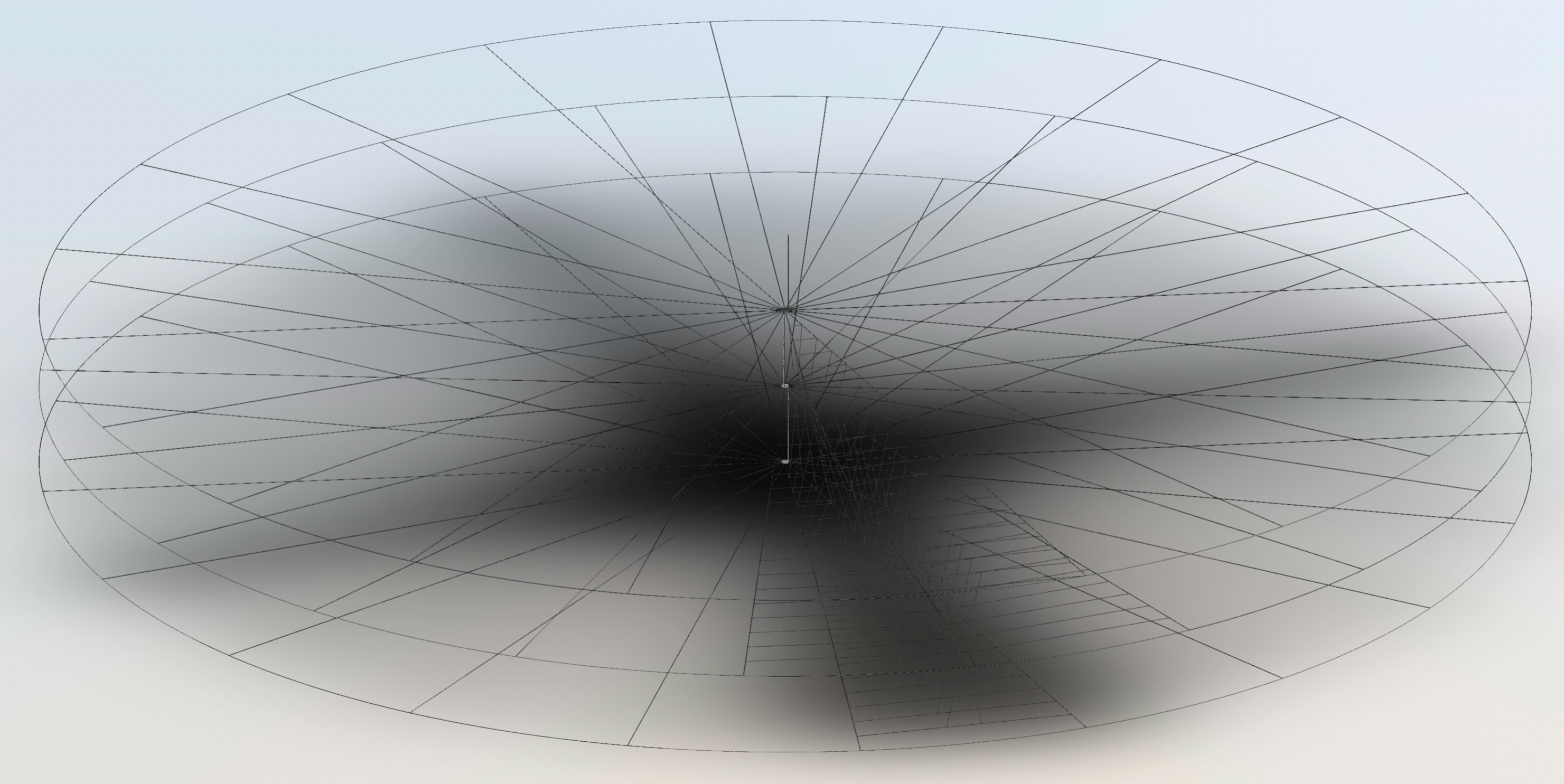

Beispiel des Wärmetauschers mit den Stollen / Tunnels und den Slim Hole
Aus den Kavernen in den Tiefen von - 8'000 Meter, - 9'000 Meter und - 10'000 Meter gehen je 20 Stollen / Tunnels mit einem Durchmesser von 3 Meter weg. Diese Stollen sind 18'000 Meter (18 km) lang und bilden den Anschluss an den Wärmetauscher. Die Enden dieser Stollen sind über einem Ringstollen / Ringtunnel miteinander verbunden.

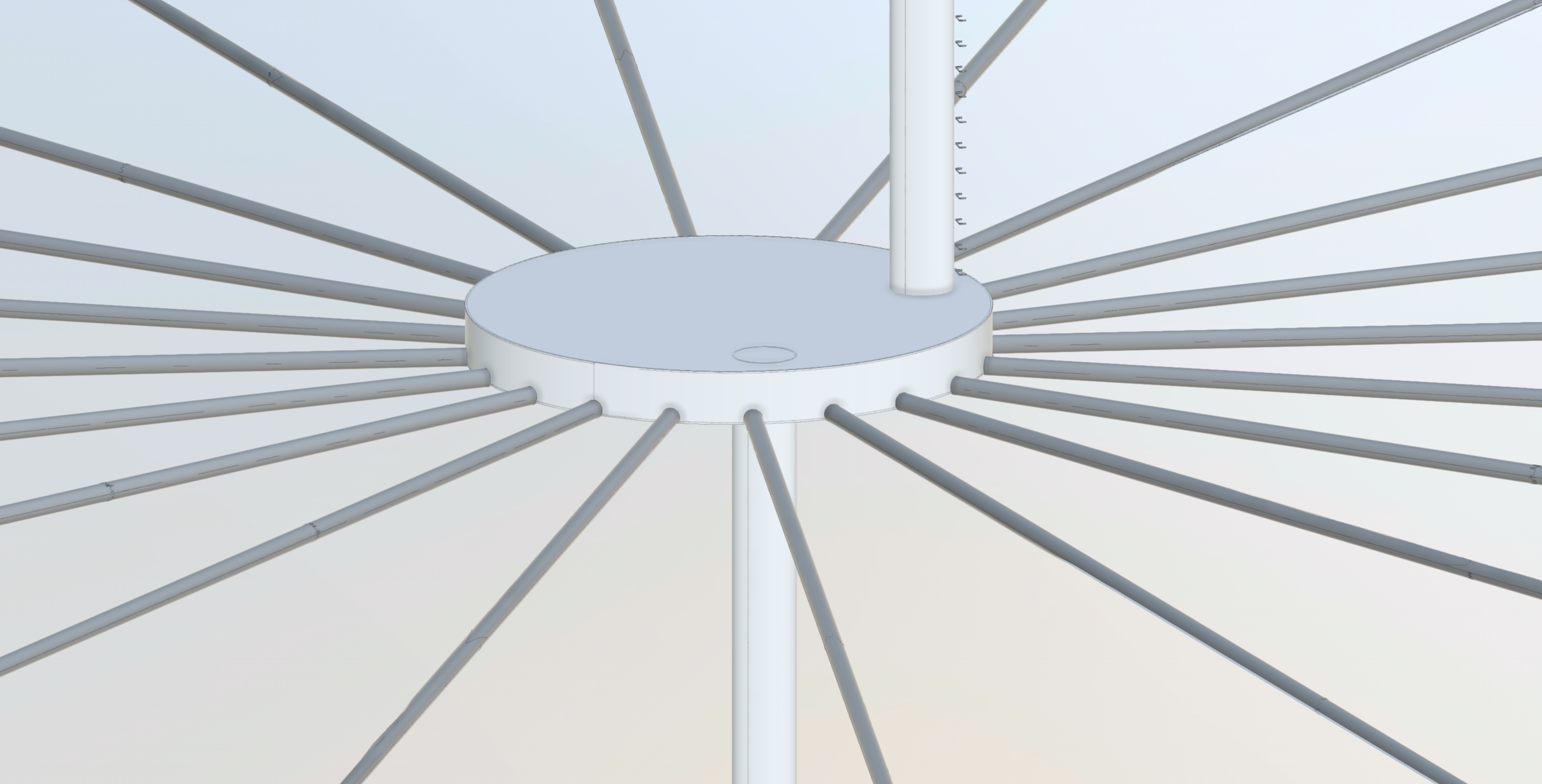

Beispiel Anschluss der 20 Stollen / Tunnel an die Kaverne

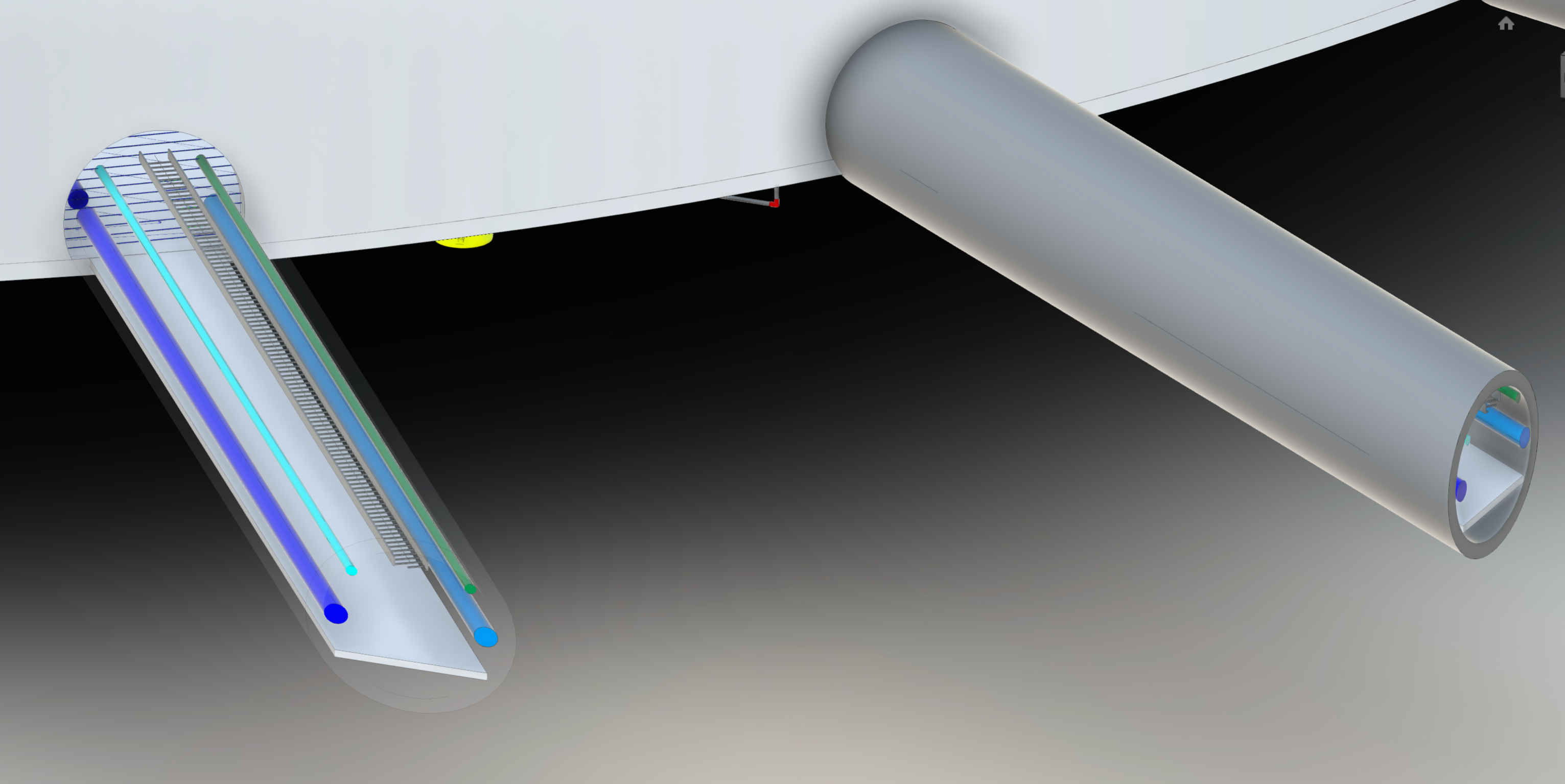

Beispiel eines Stollen- / Tunnelausbaus
Ausrüstung der Stollen / Tunnel
- Lüftung der Stollen / Tunnel und der Ringstollen / Ringtunnel
- Kühlung der Stollen / Tunnel und der Ringstollen / Ringtunnel innerhalb der Tübbinge
- Vorlaufleitung Wärmetauscher 25°C; inkl. Kompensatoren
- Rücklaufleitung Wärmetauscher 28°C; inkl. Kompensatoren
- Anschluss der Slim Hole an den Vorlauf 25°C über Kugelhahn, 3 - Weg-Ventil und Kompensatoren
- Anschluss der Slim Hole an den Rücklauf 28°C über Kugelhahn, Ventil, Kompensatoren, Ablasshahn und Temperaturfühler PT 100
- Steuerschrank für Temperaturregelung Slim Hole
- Stromversorgung
- Signalwandler PT 100 (4 - 20 mA oder IO Link)
- Gateway mit Intelligenz
- Analogausgang für Ansteuerung Regelventil (4 - 20 mA oder IO Link)
- Anschluss an LAN / WLAN / WiFi
- Tunnelbeleuchtung
- Notlicht
- Bewegungsmelder für Beleuchtungssteuerung
- Brandmelder
- WiFi Accesspoint
- Feuerlöscher
- Kamera PoE
- CO2 Sensor
- CO Sensor
- Sicherheitstüre vor und am Ende des Stollens / Tunnels
- Steckdosen
Detailkonzeption - Was du uns dabei helfen kannst.
Folgende Themen müssen in der Detailkonzeption noch bearbeitet werden.
- Abwärme Stollen / Tunnel (Berechnung / Dimensionierung)
- Belüftung Stollen / Tunnel (Berechnung / Dimensionierung)
- Elektroschema Stollen / Tunnel
- Regelungstechnik Slim Hole
- Automatisierung / Netzwerk Regelungstechnik
- Aufgabe: Beleuchtungsplanung
- ..
