Kaverne 1 - 7

Die Kavernen 1 - 7 dienen der Erschliessung des Tiefenwärmekraftwerks. Technologisch kann ein Material- respektive Personenlift nur 1'000 Meter überwinden. Aus diesem Grund benötigt das Tiefenwärmekraftwerk alle 1'000 Meter eine Kaverne für den Umstieg. Weiter sind die Kavernen so ausgerüstet, dass diese als Schutzräume dienen können.

Im Weiteren wird in diesen Kavernen 1 - 7 die Kühlung des nächsten Schacht Sektors (Schacht Sektorminus) realisiert.

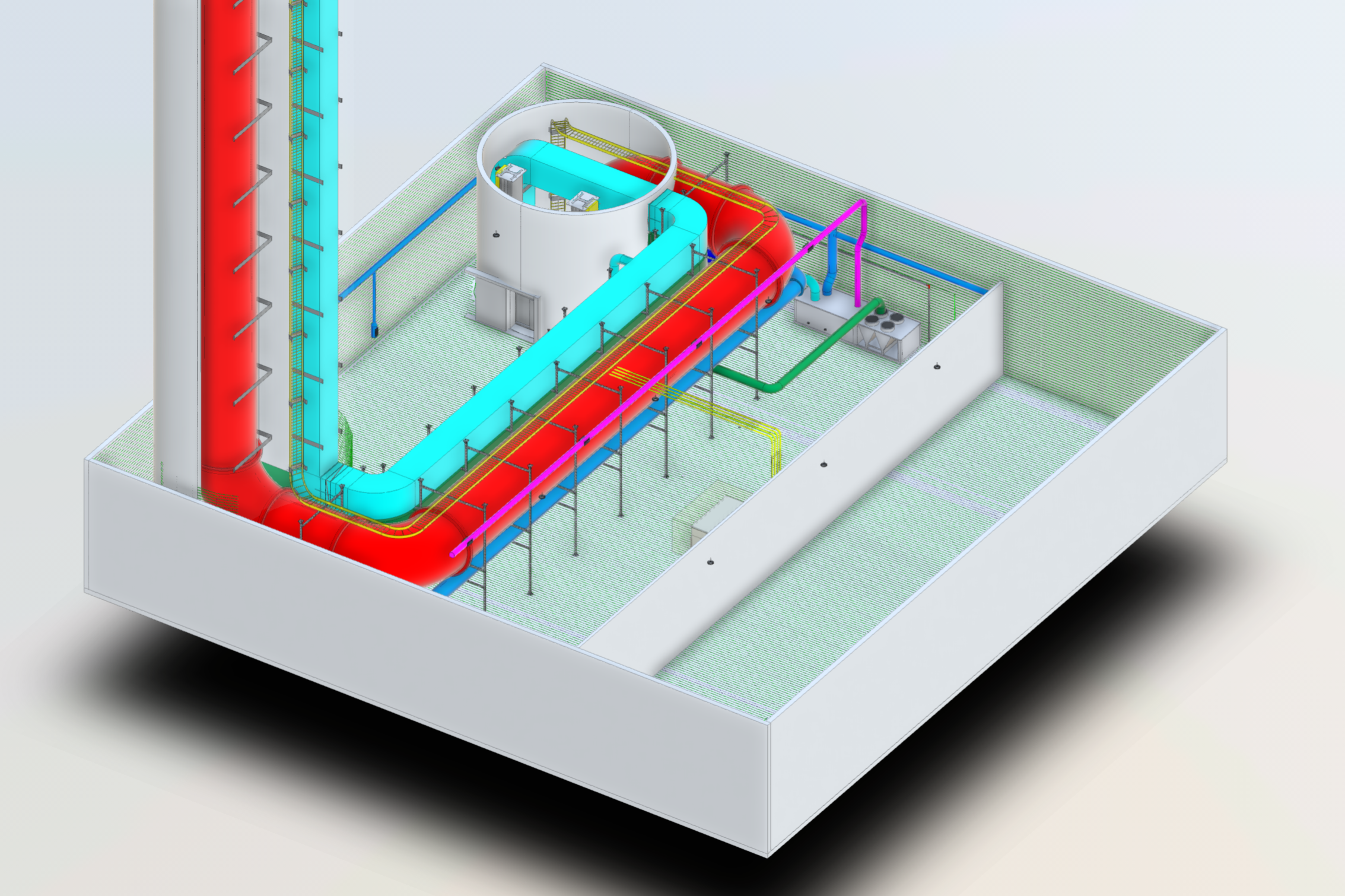

Überblick Kaverne 1 - 7 mit Lüftung, Erschliessung Wasserkreisläufe, Dampfkreislauf, Toiletten und Elektrizität, ....

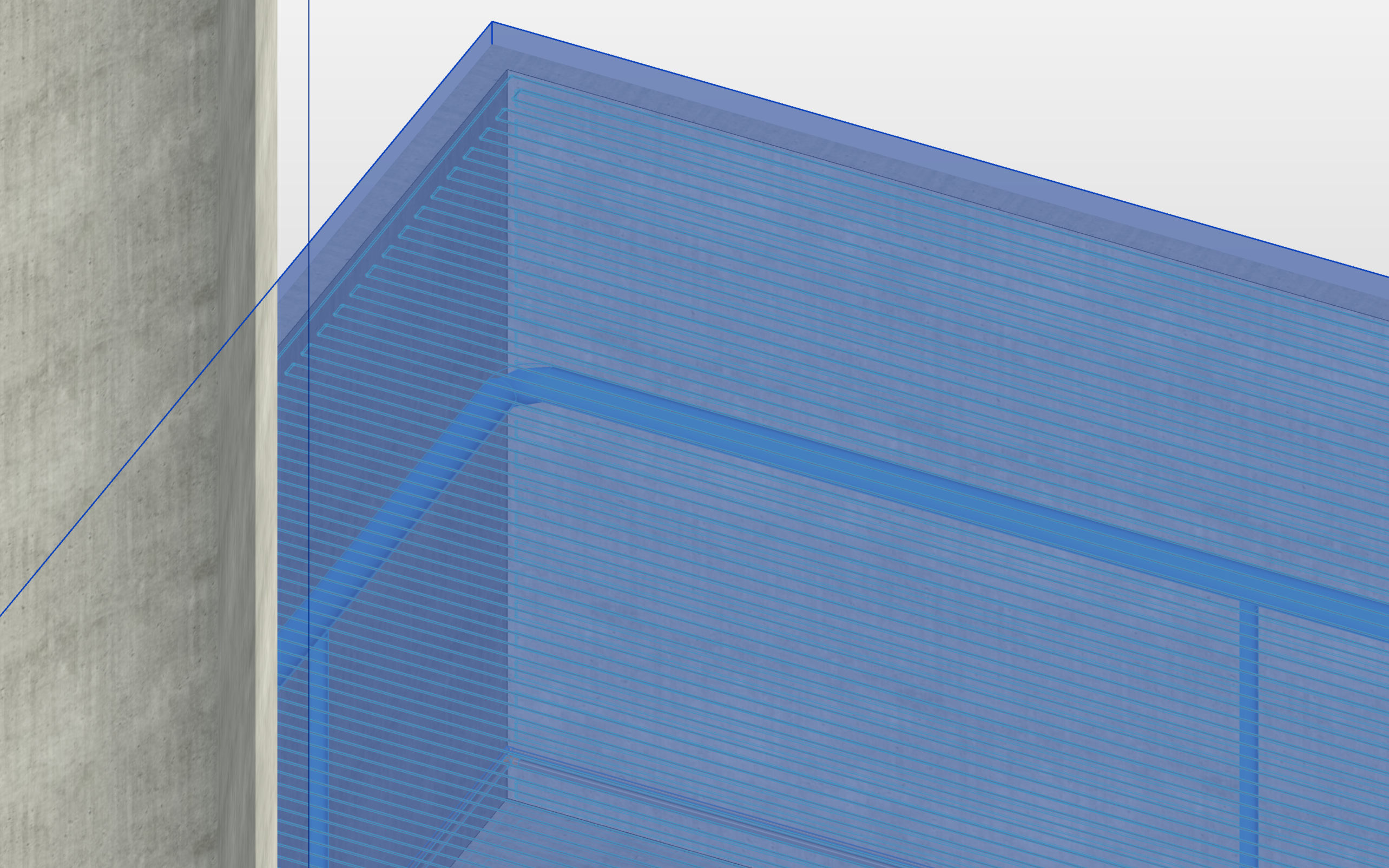

Ausschnitt von der Kühlung und Lüftung Kaverne 1 - 7

Details zu den Kavernen findest du im BIM - Modell.



Ausrüstung der Kavernen 1 - 7

  1. Kühlwasserbecken Kaverne 1 - 7 (49,6 x 16 x 5 Meter) mit 5'555 m3 Wasser
  2. Lüftung Kaverne
  3. Kühlung Kaverne (Pumpe / Lasttrennschalter / Messung Durchfluss / Messung Temperatur / 3-Wegventil / Verteilerbatterie)
  4. Kühlung Schacht Sektorminus (Pumpe / Lasttrennschalter / Messung Durchfluss / Messung Temperatur / Klappe)
  5. Pelton Kleinwasserkraftwerk (Stromproduktion aus Kühlwasser)
  6. Einlauf Kühlwasser (Absperrklappe Wasserbecken, Regelventil Wassereinlauf)
  7. Toilette / Waschbecken / Händetrockner inkl. Sammler
  8. Mittelspannungsanlage
  9. Niederspannungsverteilung (Schaltschrank)
    1. Beleuchtung Schacht Sektorplus
    2. Beleuchtung Schacht Sektorminus
    3. Beleuchtung Kaverne
    4. Beleuchtung Toiletten
    5. Steckdosen
    6. Notlicht
    7. Steuersicherung 24V=
    8. Kühlung Kaverne
    9. Kühlung Schacht Sektorplus
    10. Kühlung Schacht Sektorminus
    11. Kühlung Kaverne
    12. Konvertor Kleinwasserkraftwerk
    13. Lüftung Kaverne
    14. Sicherheitstüre Liftminus / plus
    15. Lift für nächsten Schacht Sektorminus
    16. Netzwerk Switch / Accesspoint WiFi
    17. Schaltschrankleuchte Mittelspannungsanlage
    18. Schaltschrankleuchte Niederspannung
    19. Gifas
    20. Niveausteuerung Kühlwasserbecken (Motorschutzschalter, Schütz, Frequenzumformer
    21. Raumluftmessgerät
    22. SPS / PLC
  10. Beleuchtung Hallenstrahler
  11. Brandmelder
  12. WiFi Accesspoint
  13. Feuerlöscher
  14. Kamera PoE
  15. CO2 Sensor
  16. Sicherheitstüre
  17. Stuhl
  18. Gifas
  19. Unterputz Rohre / Unterputz Dosen
  20. Werkbank / Arbeitsplatz
  21. Schrank
    1. Putzutensilien
    2. Reserve Toilettenpapier

Schacht Sektorplus und Schacht Sektorminus. Der Schacht Sektorplus geht von der Bodenplatte bis zur oberen Kaverne (ist etwa 1'020 Meter lang). Der Schacht Sektorminus geht von der Decke der Kaverne bis zur unteren Kaverne (ist etwa 1'020 Meter lang).



Detailkonzeption - Was du uns dabei helfen kannst.

Folgende Themen müssen in der Detailkonzeption noch bearbeitet werden.

  1. Stromerzeugung durch Kühlwasser (Vorlauf zu Wasserbecken / Pelton)
  2. Abwärme Kaverne (Berechnung / Dimensionierung)
  3. Belüftung Kaverne (Berechnung / Dimensionierung)
  4. Mittelspannungsanlage
  5. Elektroschema Kaverne
  6. Transport Abwasser aus Kaverne
  7. Aufgabe: Beleuchtungsplanung
  8. ...
