Temperaturregelung Wasser- und Dampfkreisläufe

Die Temperaturregelung der Wasser- und Dampfkreisläufe wird am Ausgang (Rücklauf) der Slim Holes und Kühlleitungen geregelt. Dies erfolgt über einen Temperatursensor PT 100 und einem elektrischen Ventil. Die Regelung ist vereinheitlicht. Es sind überall die gleichen Temperatursensoren, Ventile und Gateways zu verwenden. Die Soll- und Istwerte werden zentral von einem System (Azure IoT) vorgegeben.

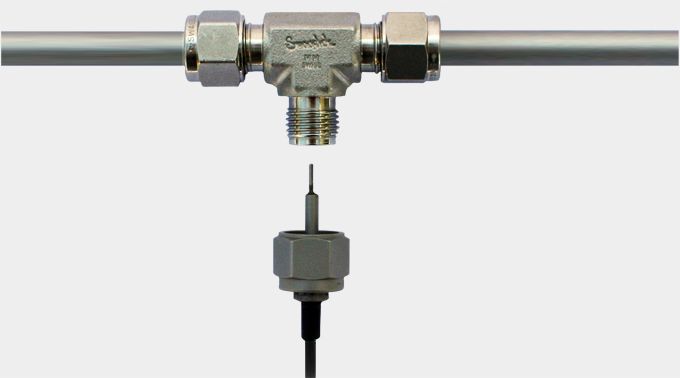

Die Temperatursensoren PT 100 sind in T-Stücke einzubauen und einem Schutzrohr zu versehen, so dass der PT 100 bei einem Defekt einfach auszuwechseln ist.

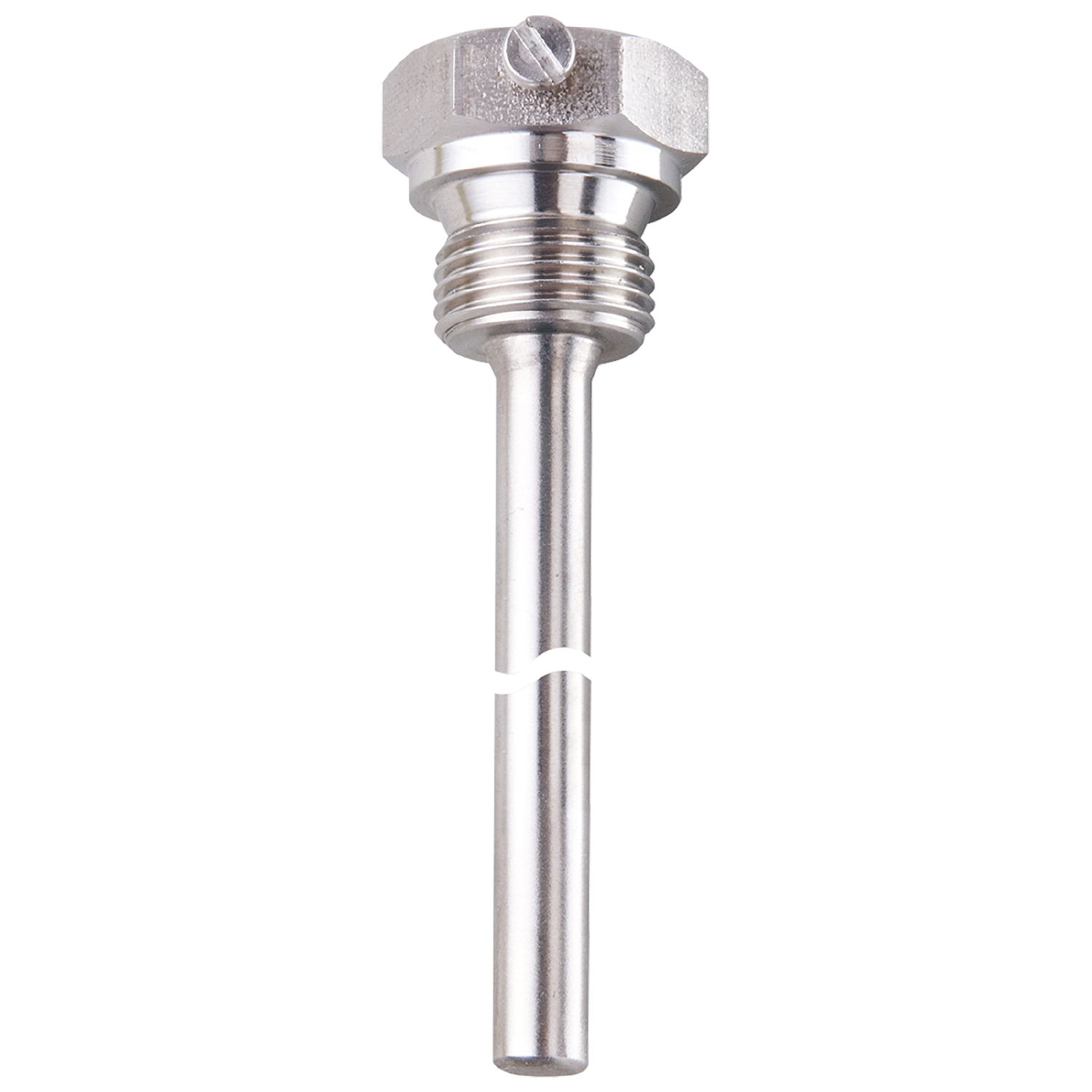

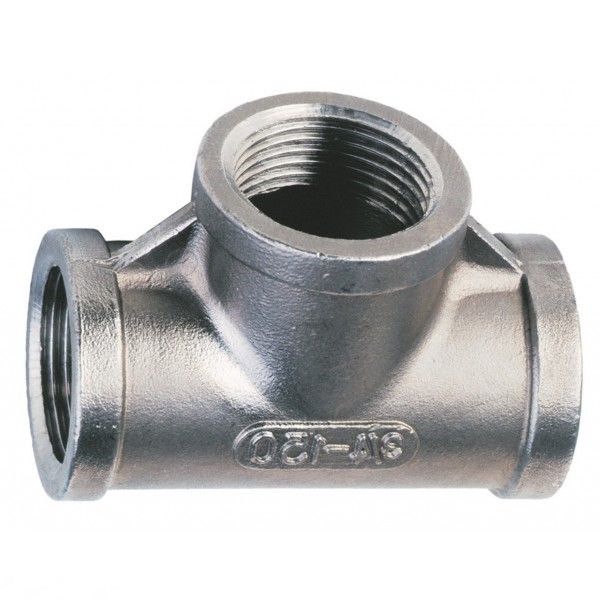

T-Stück zur Aufnahme des Schutzrohres und PT 100 Temperaturfühlers	T-Stück Edelstahl (Beispiel Swiss Fittings 2" https://www.swiss-fittings.com/de/t-stueck)	Schutzrohr für PT 100 (Beispiel ifm E37603 https://www.ifm.com/ch/de/product/TR2439)

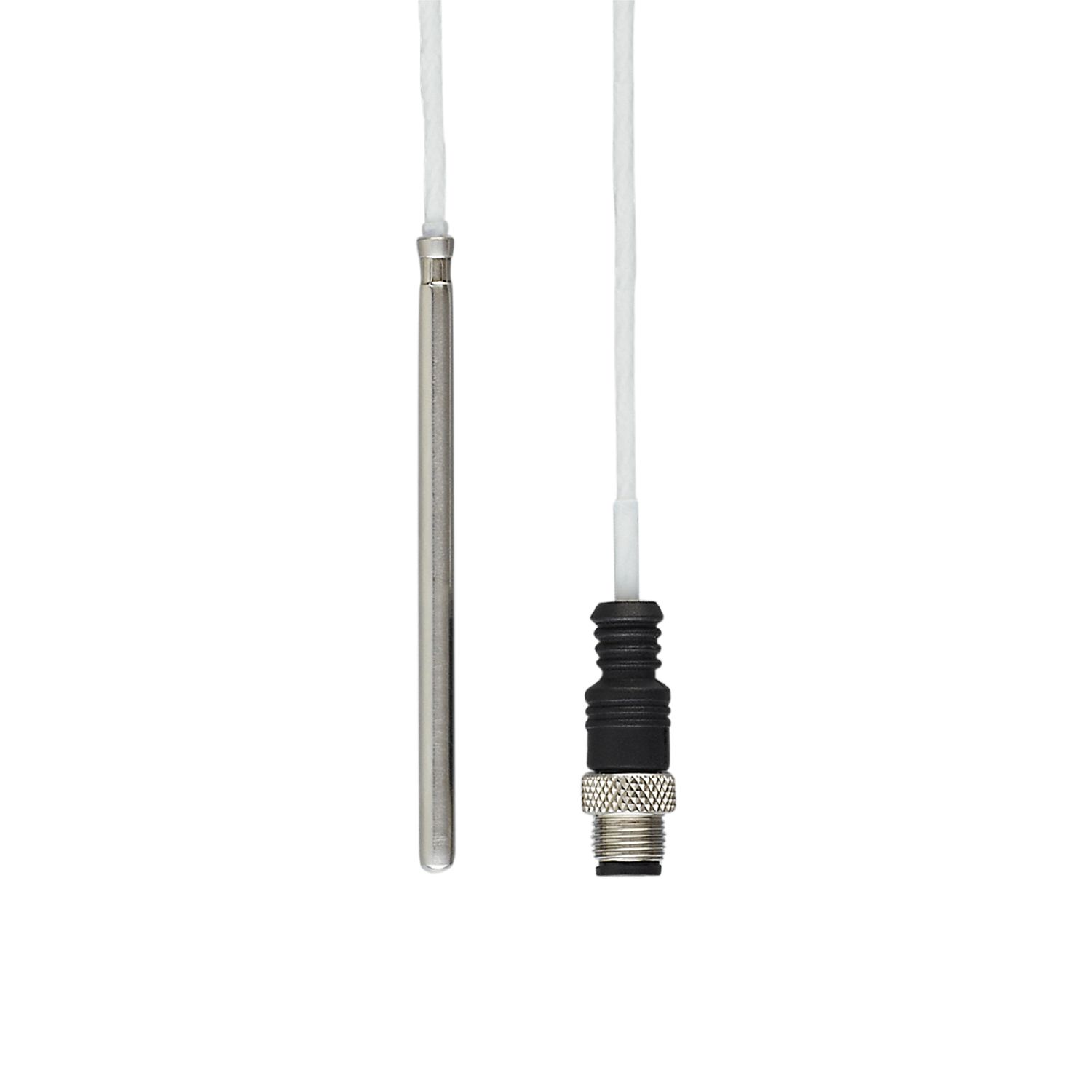

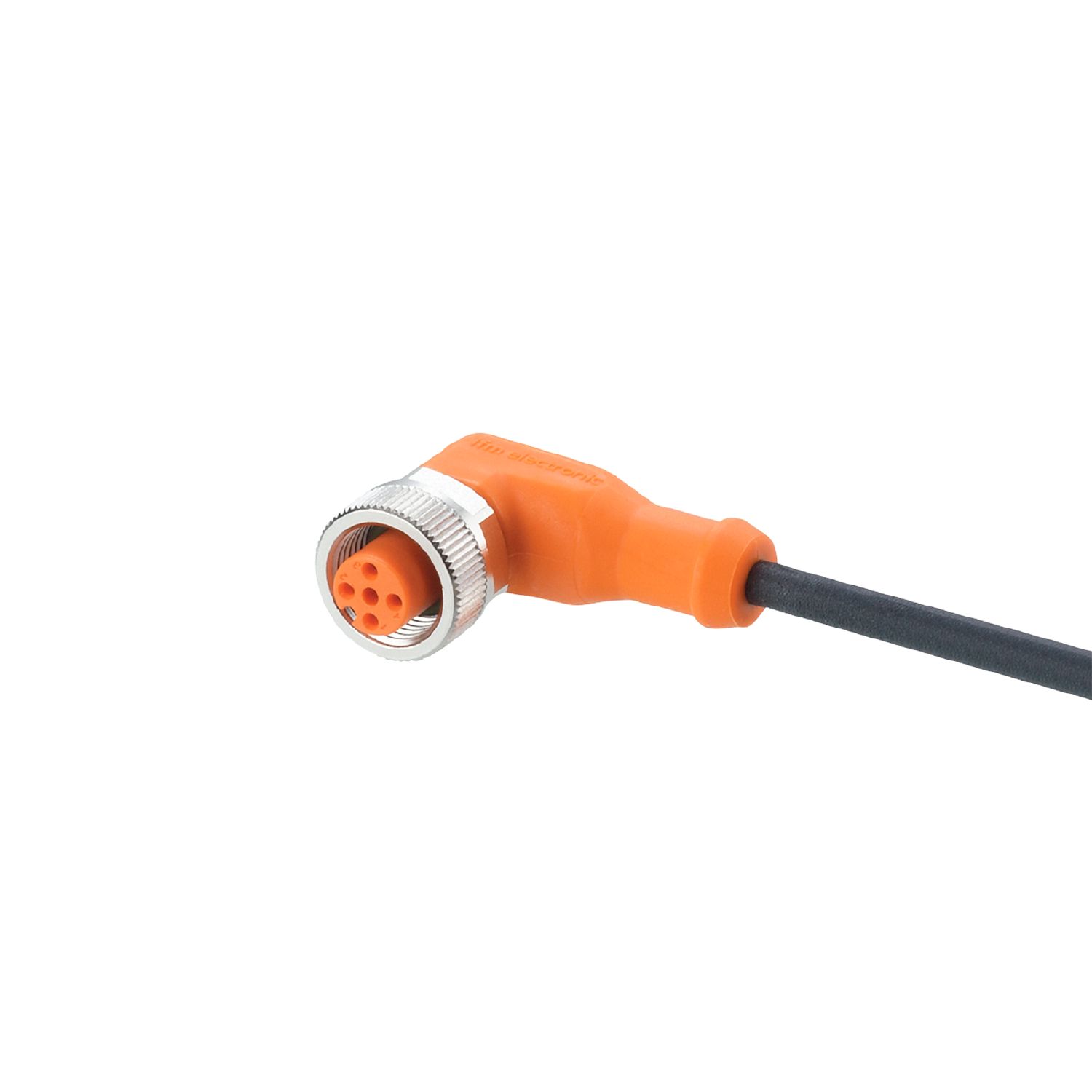

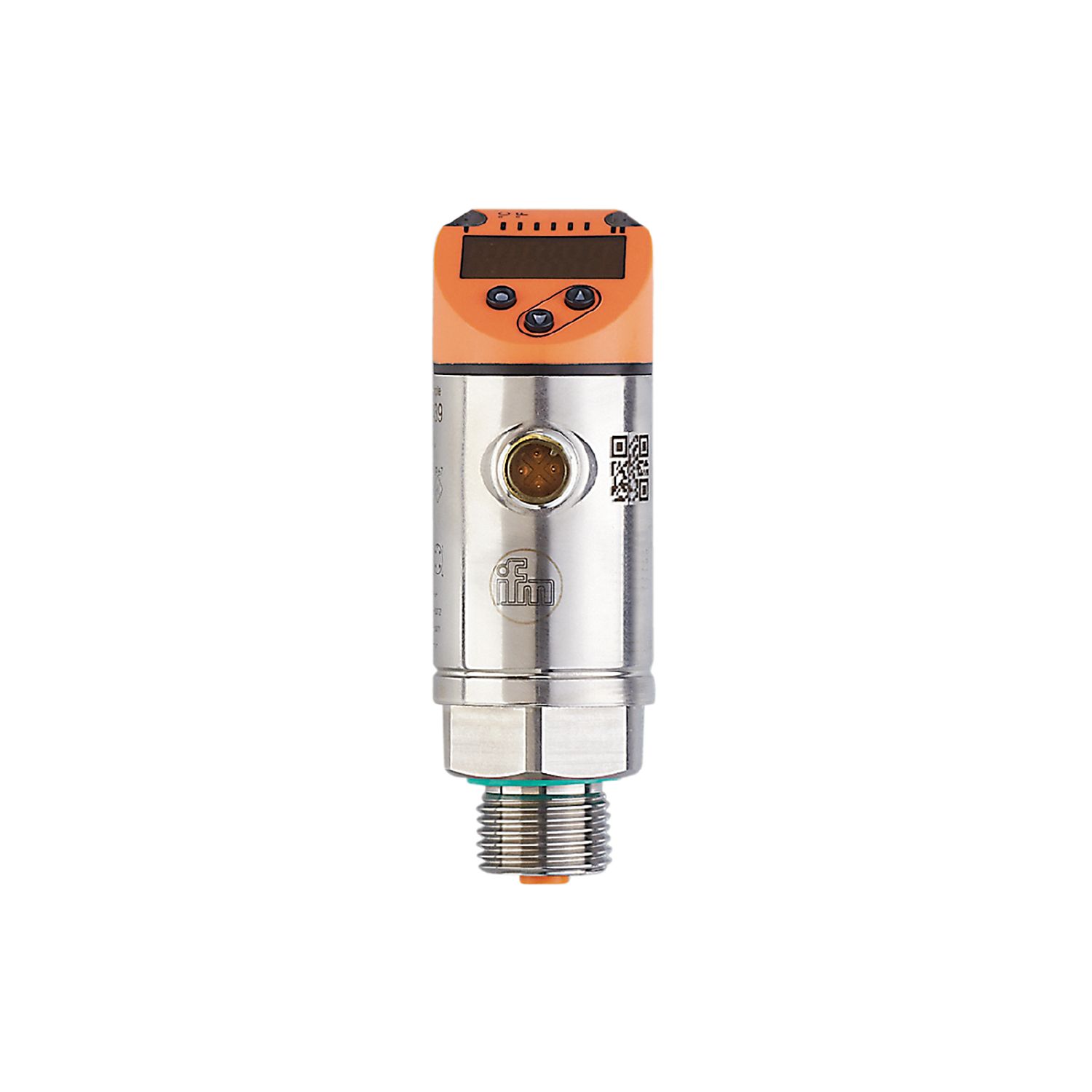

Temperaturfühler PT 100 (Beispiel ifm TR 2439 https://www.ifm.com/ch/de/product/TR2439)	Temperaturkabelsensor (Beispiel ifm TS2451 https://www.ifm.com/ch/de/product/TS2451)	Anschlusskabel mit Buchse (Beispiel ifm EVC005 https://www.ifm.com/ch/de/product/EVC005)

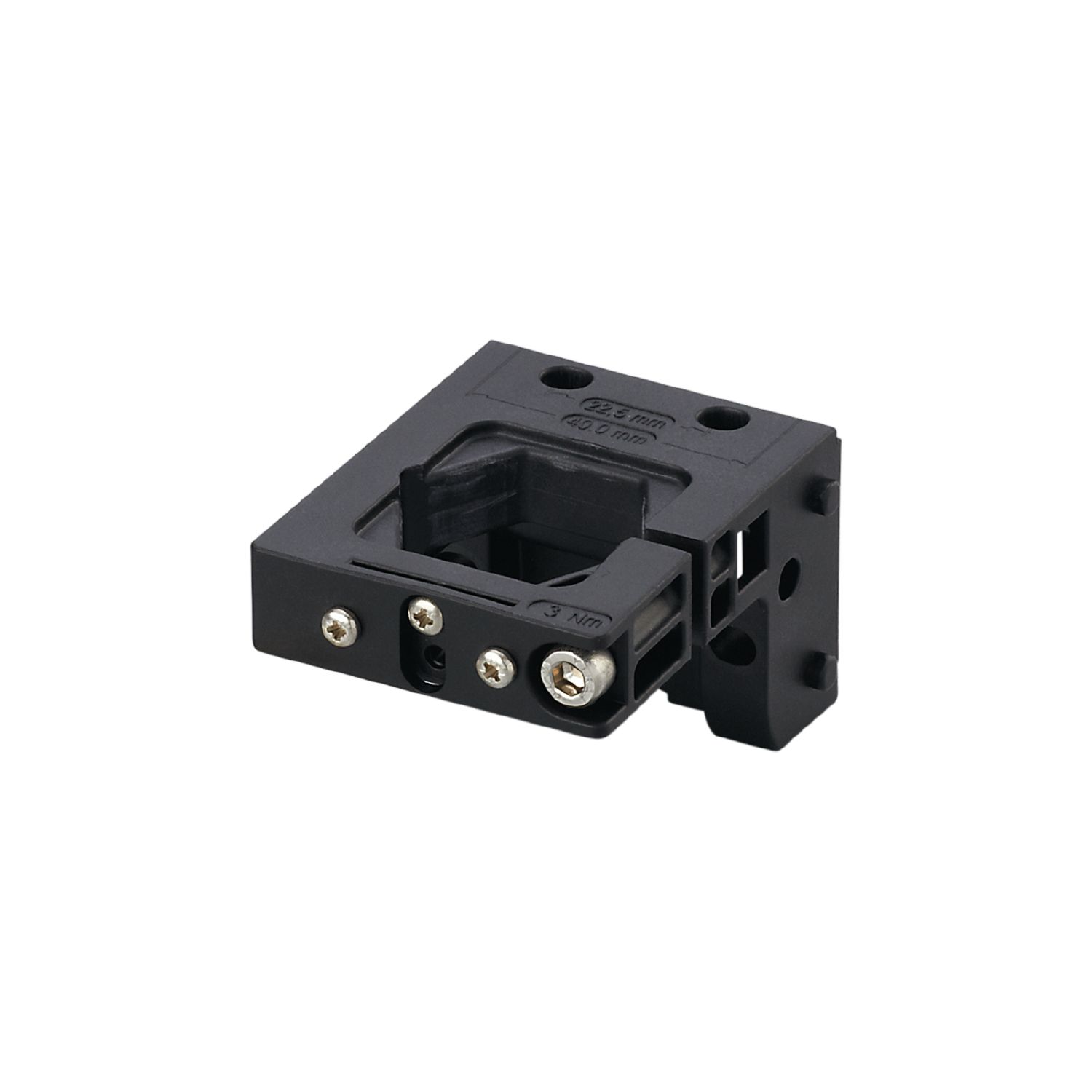

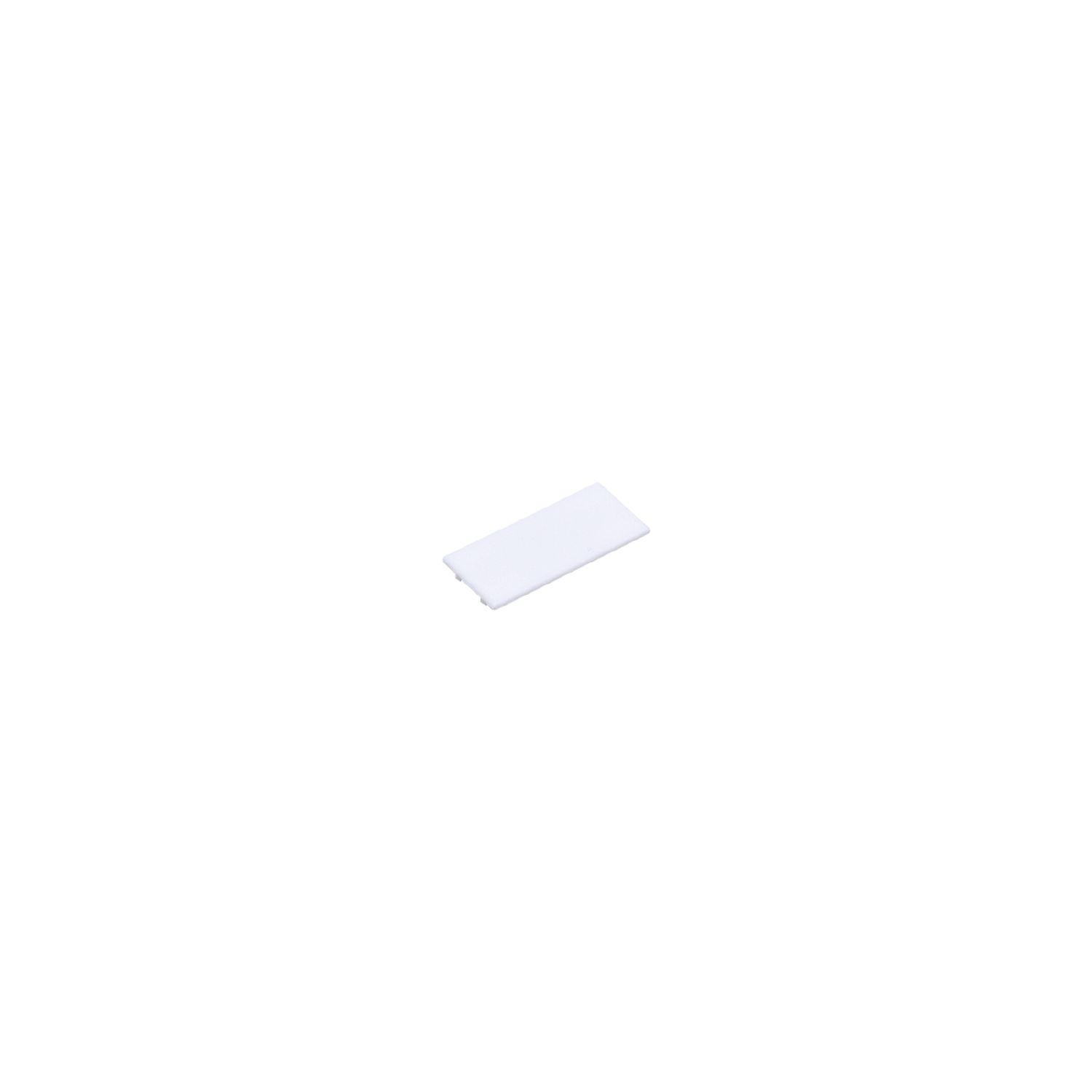

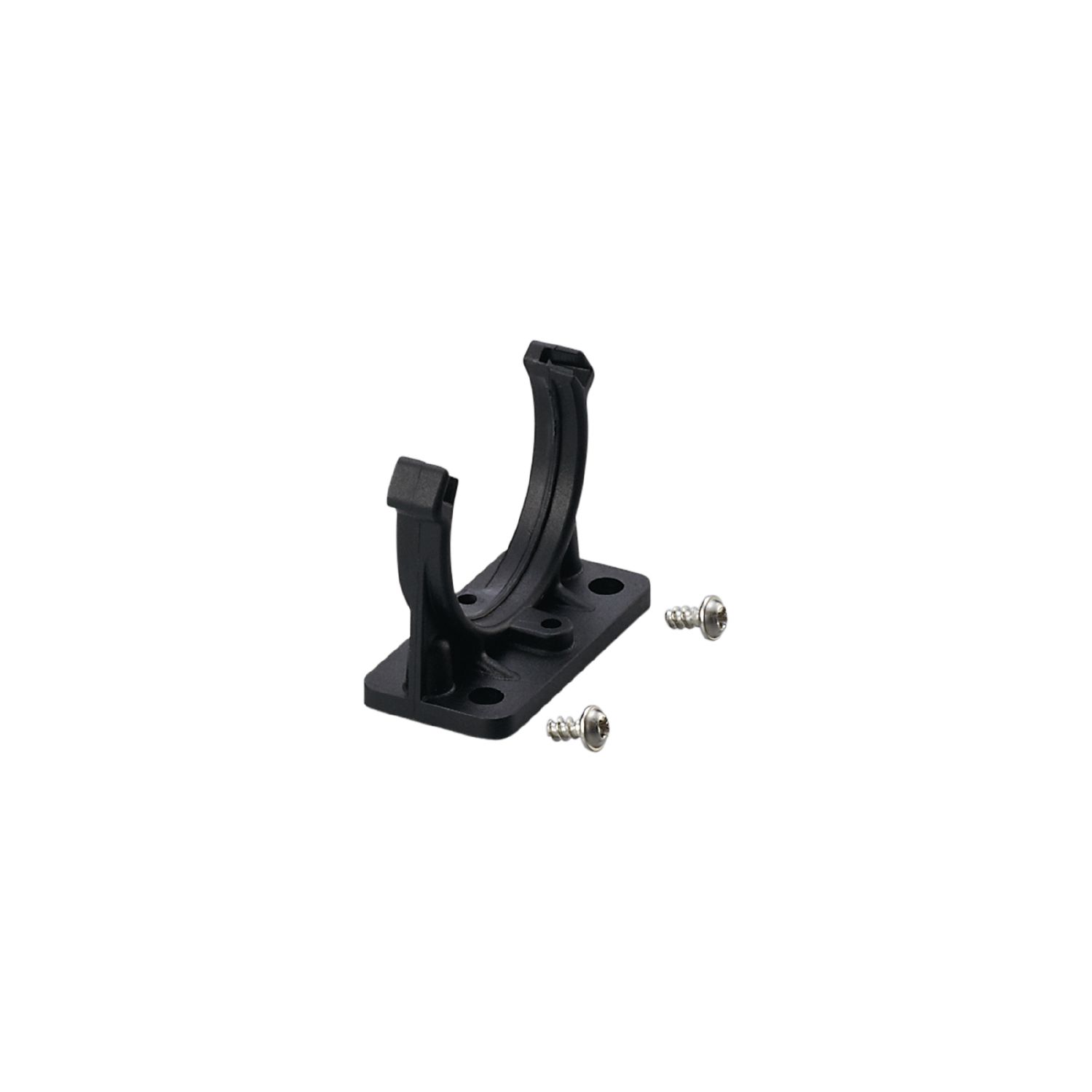

Befestigungswinkel (Beispiel ifm E30421 https://www.ifm.com/ch/de/product/E30421	Beschriftungsplatte (Beispiel ifm 30422 https://www.ifm.com/ch/de/product/E30422	Beschriftungsplättchen (Beispiel ifm E70424 https://www.ifm.com/ch/de/product/E70424

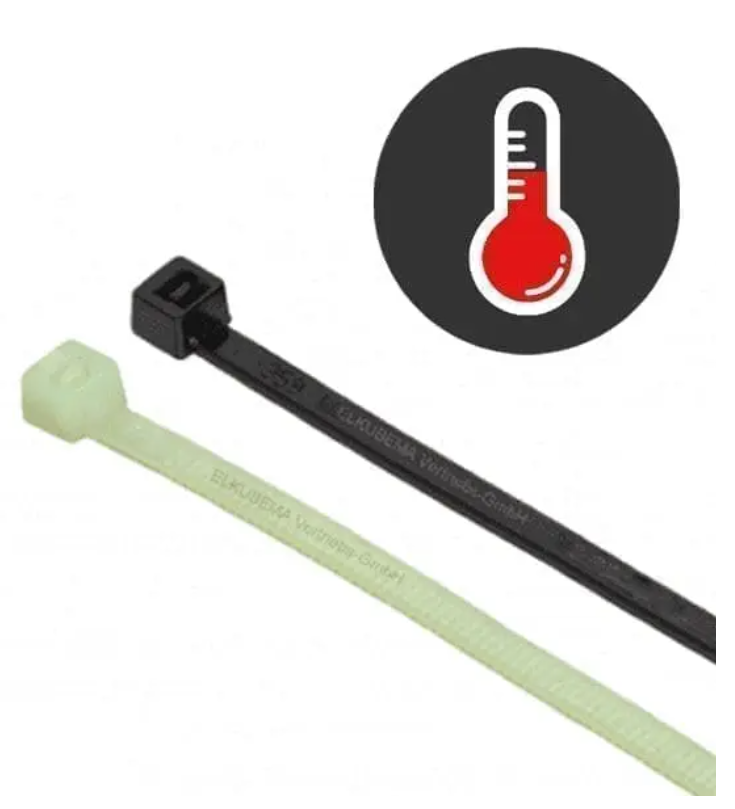

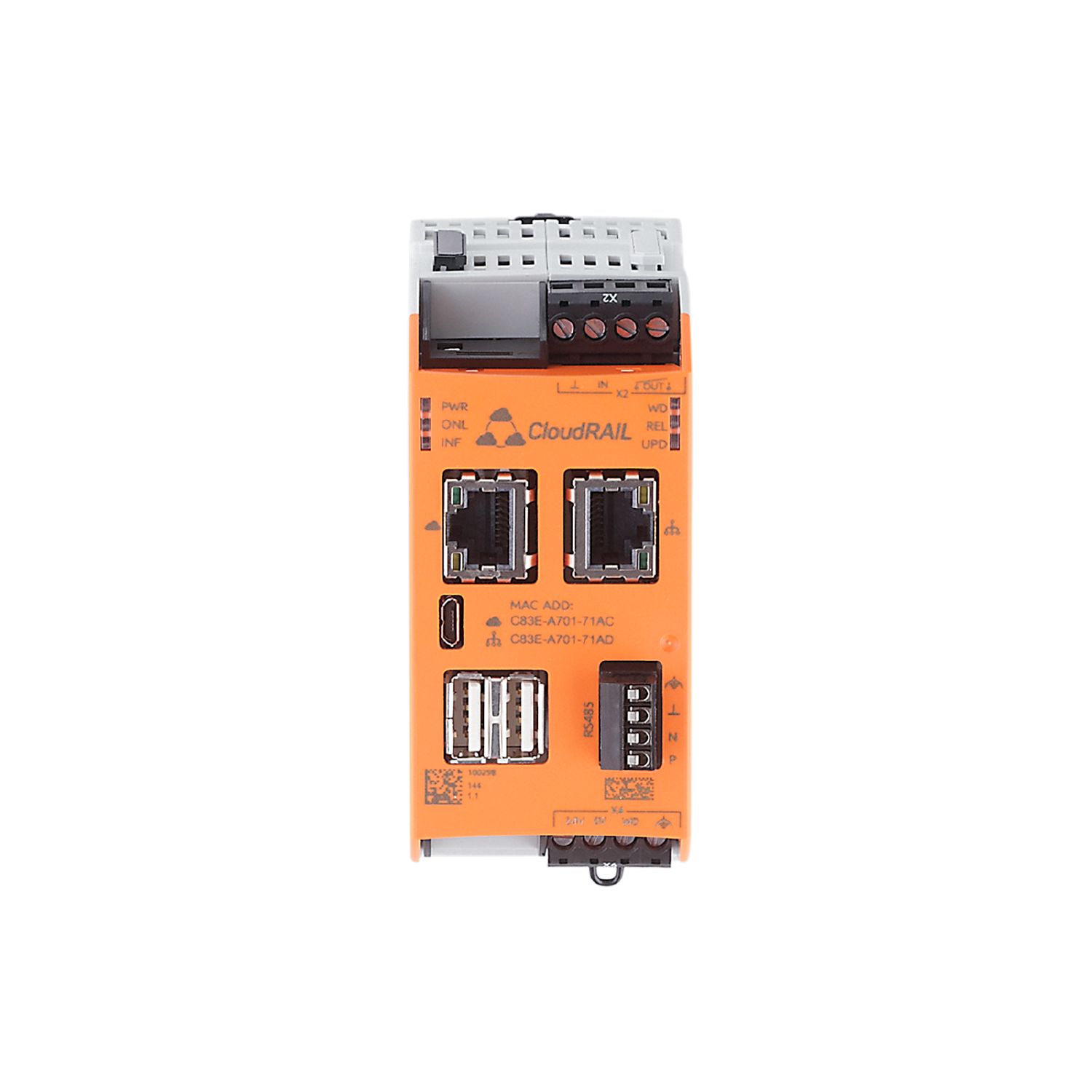

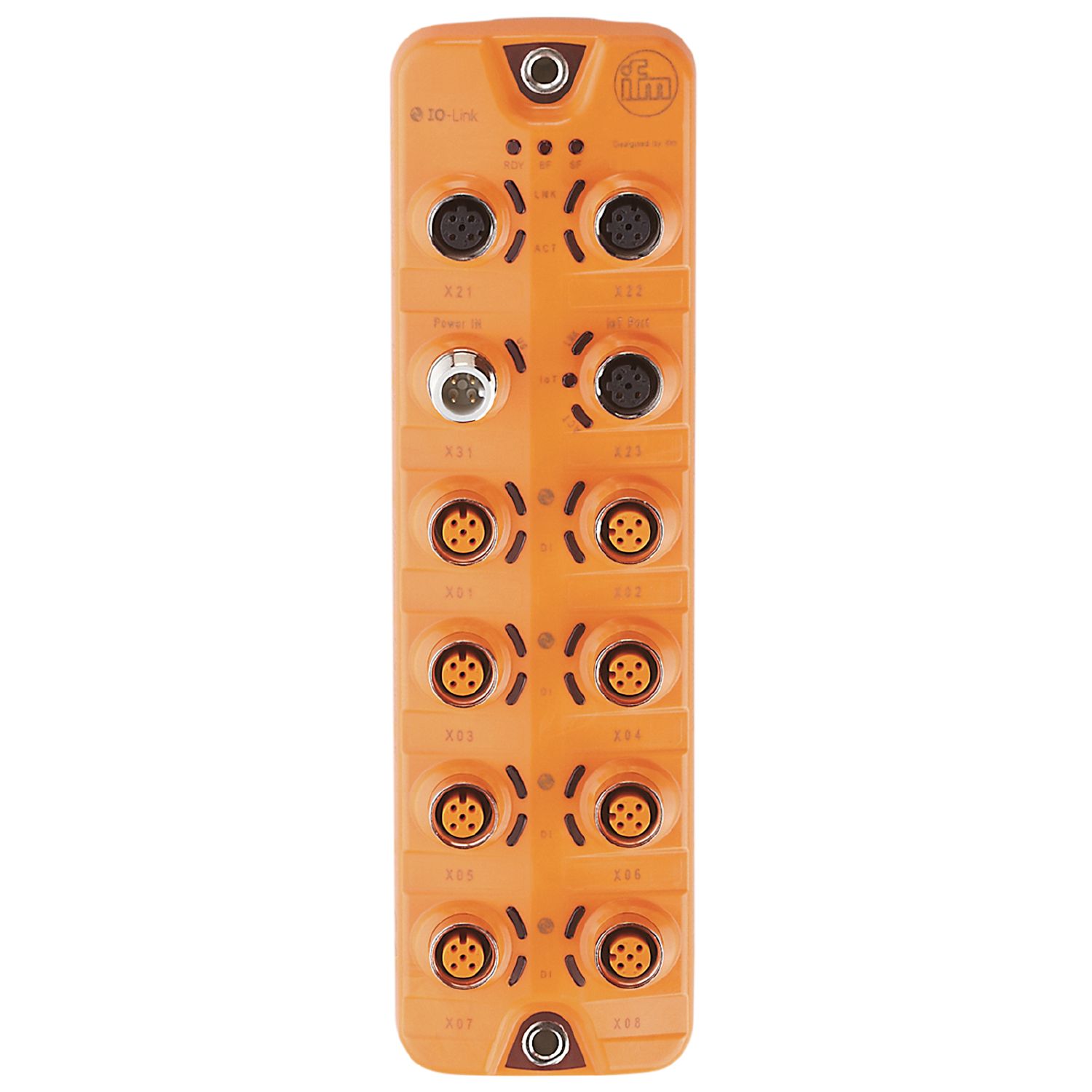

CloudRAIL.Box Gateway (Beispiel ifm https://www.ifm.com/ch/de/product/ZJF001)	Kabelbinder Hitzebeständig (Beispiel Kabelbinder Discount https://kabelbinder-discount.ch/product/ctht-140-3-6-hitzebestandig)	IOLink Master (Beispiel ifm https://www.ifm.com/ch/de/product/AL1326)

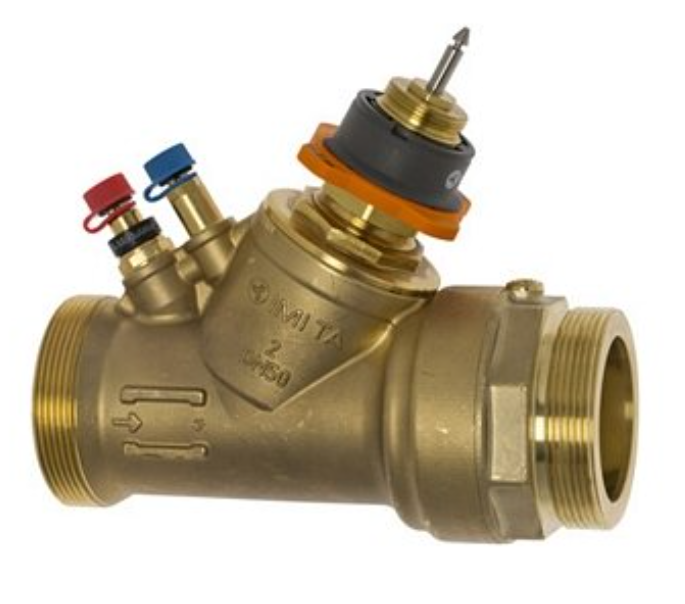

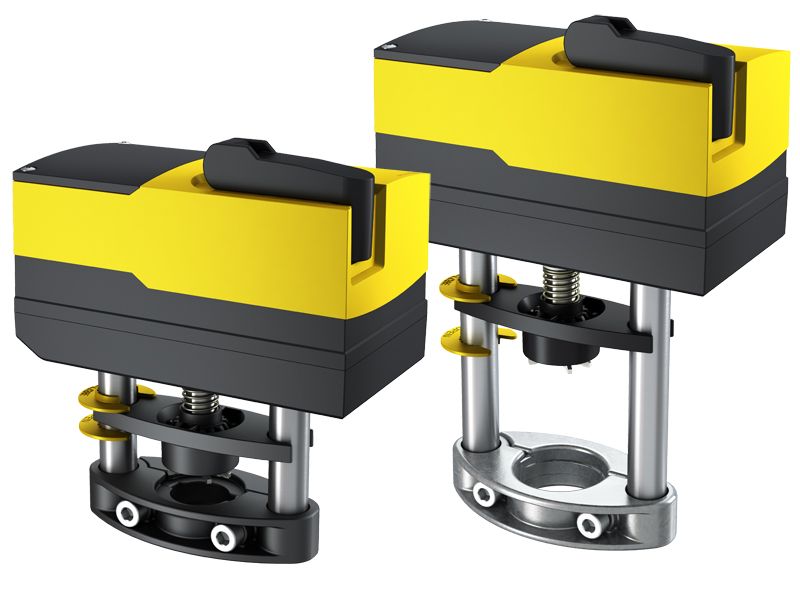

Kompaktregelventil (Beispiel IMI TA https://www.nettoheizungshop.ch/IMI-TA-Kompaktregelventil-TA-Modulator-DN-50)	Ventilantrieb (Beispiel Sauter https://www.sauter-controls.com/produkt/ventilantrieb-2)

Kostenzusammenstellung Temperaturregelung:

T-Stück Edelstahl Swiss Fittings: CHF 23.65
Schutzrohr: CHF 46.50
Temperatursensor: CHF 368.00
Temperaturkabelsensor: CHF 127.60
Anschlusskabel mit Buchse: CHF 15.15
Befestigungswinkel: CHF 6.16
Beschriftungsplättchen; CHF 2.48
CloudRAIL.Box: CHF 806.70
IOLink Master: CHF 443.00
Kabelbinder: CHF 0.02
Kompaktregelventil: CHF 1'086.50
Ventilantrieb: CHF ...?
